Мансардные окна: особенности конструкции и установки на крышу

Мансардные окна располагаются на крыше дома, в котором рационально используется чердачное пространство. Они помогают создавать комфортные для проживания помещения с естественным освещением и проветриванием. Установка окон на мансарде имеет свою специфику, о которой необходимо знать до начала работ.

Устройство и конструкция мансардных окон

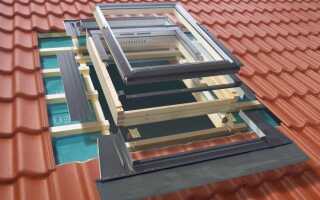

устройство мансардных окон

Расположение в скате крыши под малым углом наклона создает высокую нагрузку на окна в мансарде. Помимо традиционных для всех видов окон воздействий ветра и ультрафиолетового излучения, на мансардные конструкции оказывают негативное влияние слои льда и снега в зимнее время.

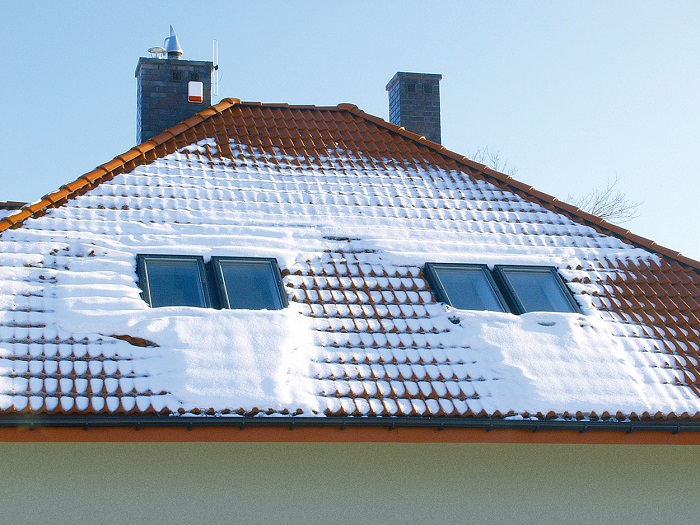

мансардные окна зимой на крыше

При таких условиях эксплуатации рама должна стабильно держать начальные геометрические размеры и соответствовать физическим параметрам. Мансардные окна обязаны иметь следующие характеристики:

  1. Теплоэффективность – коэффициент теплоизоляции в диапазоне 2-2.6 Вт/кв.м.
  2. Герметичность – обеспечивается присутствием уплотняющих накладок.
  3. Звукоизоляция – определяется толщиной стекол и пространством между ними. Желательное поглощение шума составляет 35 дБ.
  4. Прочность. Чтобы окна выдерживали град и не разрушились под плотным снегом, на них наносят пиролитическое покрытие или выполняют из закаленного стекла.

Мансардные окна должны быть снабжены качественными замками для легкого открывания и закрывания.

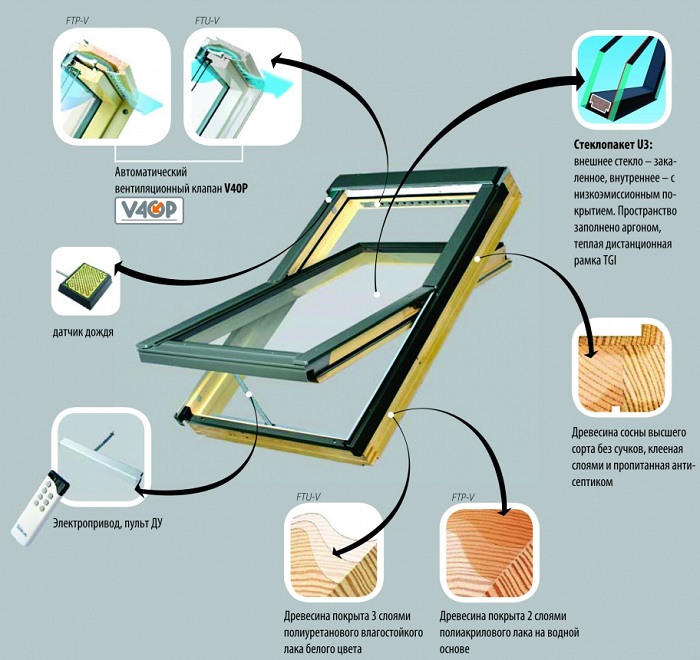

из чего состоит мансардное окно

Конструктивно мансардное окно включает в себя раму, створку и фурнитуру. От обычного окна оно отличается отсутствием подоконника и отлива. В зависимости от дизайнерского решения могут быть установлены внутренние откосы. Створки соединены с рамой осевой подвеской, которая не требует особого ухода и смазки.

осевая рама мансардных окон

Существует несколько вариантов открытия створок мансардного окна:

  1. Среднеповоротный. Створка поворачивается по центровой оси до 180 градусов, фиксировать можно в любом положении. Это дает возможность легко помыть стекло с двух сторон.
  2. Панорамный. Створка открывается по верхней оси, подобно козырьку. Защищает от капель дождя и не мешает обзору.
  3. Комбинированный. Створка может открываться по центральной оси и в режиме подвеса.
  4. Распашной. Петли находятся на боковой оси, створка распахивается как дверь.

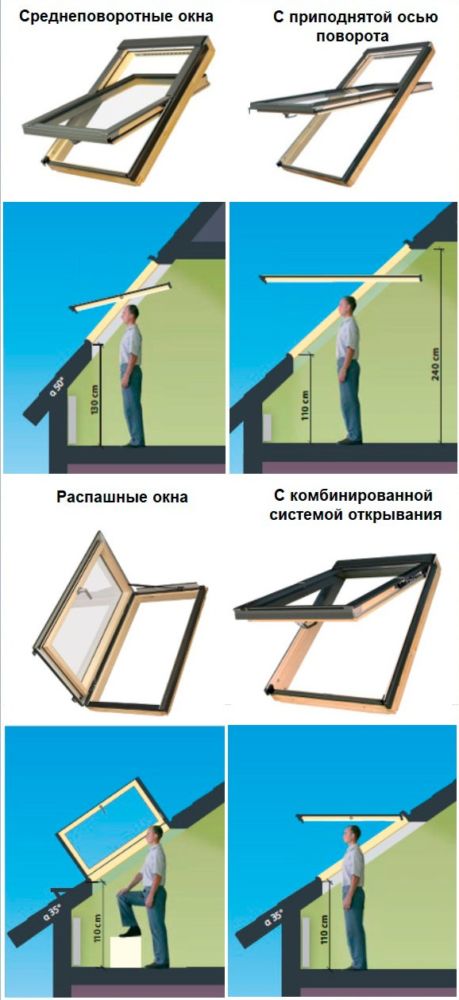

виды открывания мансардных окон

Мансардные окна дополняют гидроизоляционными окладами, которые защищают стыки примыкания крыши и оконной конструкции от проникновения влажных осадков. Вода по направляющей отходит вниз. Герметичность и максимальное прилегание створки к раме достигается установкой нескольких рядов уплотнителей.

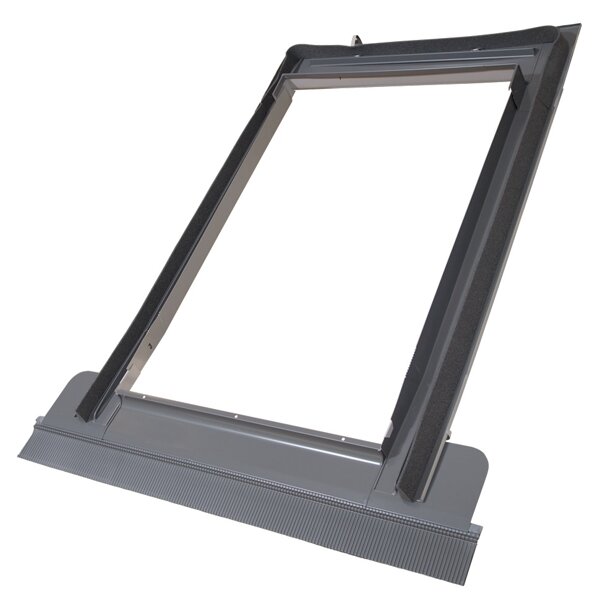

гидроизоляционный оклад на мансардное окно

В качестве аксессуаров используют светоотражающие шторки, жалюзи или рольставни. Устанавливать мансардное окно можно на скаты различной конфигурации и наклона.

высота установки мансардных окон

Виды

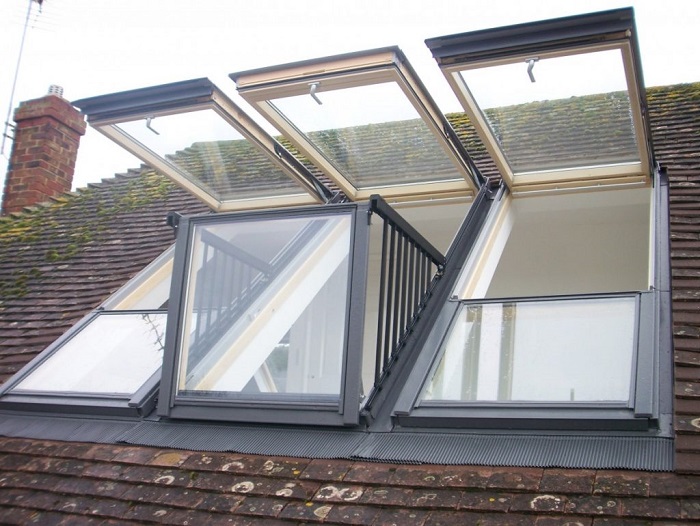

Окно-балкон

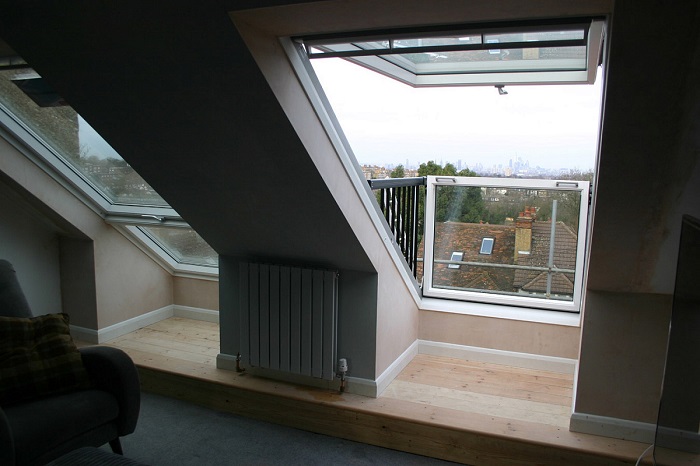

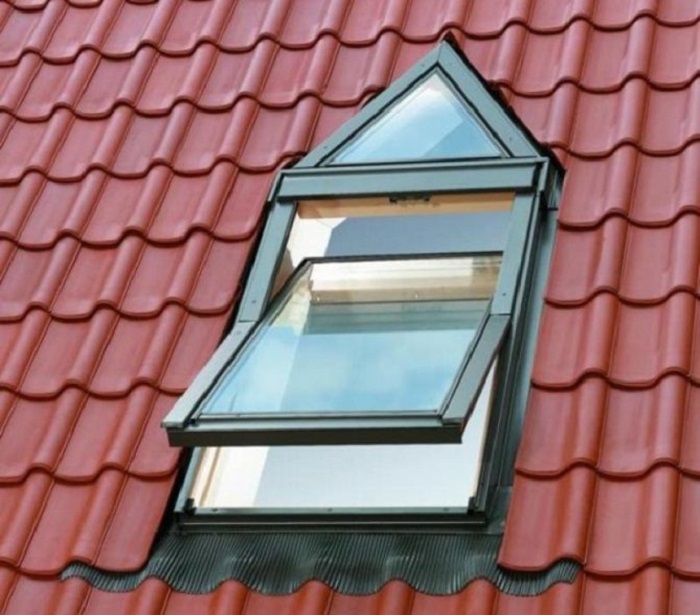

окно балкон мансардное

Симбиоз оконного блока и выносной конструкции, на которой можно поместить столик и легкие кресла для отдыха. Функционирует в двух положениях – открытом и закрытом. В первом варианте предоставляется возможность для организации открытой площадки: нижняя половина раскладывается наружу, а по бокам размещаются перила. Верхняя створка распахивается наверх и образует навес от непогоды. Во втором случае используется только блок окна.

мансардное окно балкон реальные

Оконные балконы на мансарде можно устанавливать, только если уклон крыши составляет 35-55 градусов. Такие комбинированные конструкции увеличивают площадь помещения, защищают комнату от попадания осадков и придают эстетичный вид фасаду дома. При эксплуатации в зимнее время следует учитывать, что площадку балкона необходимо регулярно очищать от снега, или использовать систему в закрытом положении – раскрывать только оконный блок.

Глухие

глухое мансардное окно

Простая конструкция, у которой отсутствует створка с механизмом открывания и закрывания. Устанавливается в качестве дополнительного естественного освещения. Основа состоит из рамы. Снаружи у нее располагается выступ с уплотняющей накладкой, на которую придавливается стеклопакет.

Его фиксируют штапиками, с одной стороны у них расположена защелка, а с другой – уплотнитель из эластичного полимера. Фиксаторы надежно закрепляют пакет, но не способствуют его разрушению. Часто глухую конструкцию декорируют шпросами – переплетениями из металлического материала внутри стекол.

глухие мансардные окна на крышу

Так как нет створок и комплекта фурнитуры, цена на глухие окна в мансарде невысокая. При этом они характеризуются высокой герметичностью и хорошо сберегают тепло. Такие окна занимают мало места в помещении, потому что им не нужно пространство для открытой створки. К недостаткам можно отнести невозможность проветривания комнаты и затруднение в самостоятельной мойке окон, расположенных выше второго этажа.

Треугольные

треугольное мансардное окно

Окно в форме треугольника может быть установлено как элемент конструктивной композиции, дополняющей прямоугольные части, или как самостоятельный блок. Двигать створки возможно в разных направлениях. Способ открытия определяет форма треугольника и вид переплета:

  1. Распашной. Используется для треугольников с прямым углом, при этом створка навешивается на вертикаль рамы.
  2. Откидной. Применяется в окнах с равными сторонами.
  3. Поворотно-откидной. Устанавливается для прямоугольных моделей с вертикально расположенной стороной рамы.

Для всех конструкций треугольных окон допускается глухой вариант установки, когда створка отсутствует.

Пластиковые

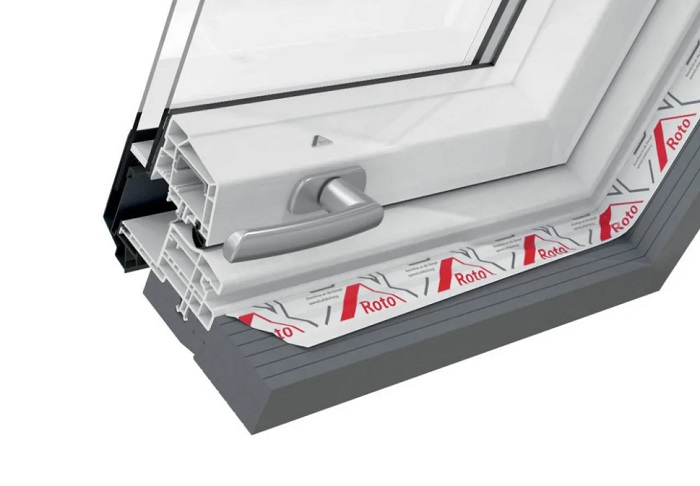

мансардное пвх окно

Хорошо зарекомендовали себя окна с профилем из ПВХ, особенно для использования в помещениях с высокой влажностью – ванные комнаты и кухни. В гостиных и спальнях пластиковые окна гармонично смотрятся за счет разнообразия цветов и расцветок, имитирующих натуральную древесину.

Окна из ПВХ обеспечивают максимальную герметичность, поэтому часто в модели устанавливают вентиляционный клапан. Этот элемент не только позволяет воздуху циркулировать, но и предотвращает образование конденсата.

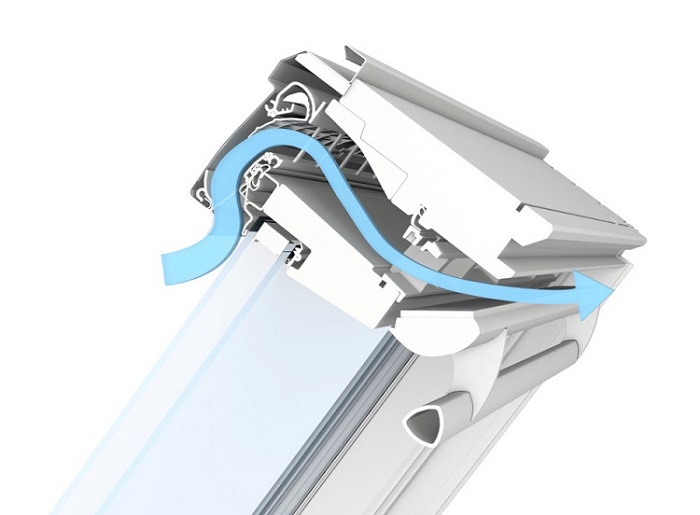

мансардное окно с воздушным клапаном

С подогревом

мансардное окно с подогревом

Чтобы избежать потерь тепла и нивелировать проблемы, связанные с образованием на окнах наледи, в стеклопакет размещают несколько слоев нагревательных элементов.

Подключается система к обычным розеткам в 220 В, температура нагрева находится в диапазоне от 30 до 50 градусов. Этого вполне достаточно для того, чтобы лед быстро растаял или совсем не образовывался. Нагревающий слой расположен между стеклами, это исключает контакт человека с токопроводящим покрытием. Температурный режим легко устанавливается в зависимости от времени года и климата внутри помещения.

Арочные

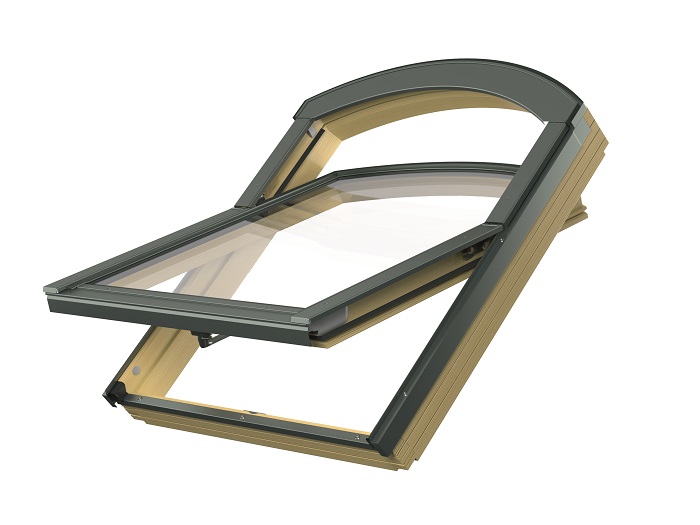

арочные мансардные окна

Окна имеют прямоугольную форму с дугообразной верхней гранью. Оригинальный контур создает особый колорит в любом стиле помещения. В мансарде чаще используется с откидным или комбинированным открыванием. Фрикционные петли, как правило, располагаются в средней части оконной коробки.

Створку можно устанавливать в наклонной позиции или поворачивать вокруг своей оси при мытье окон. Монтаж арочных окон производят стандартным образом, обращая особое внимание на соответствие размеров проема и оконной коробки.

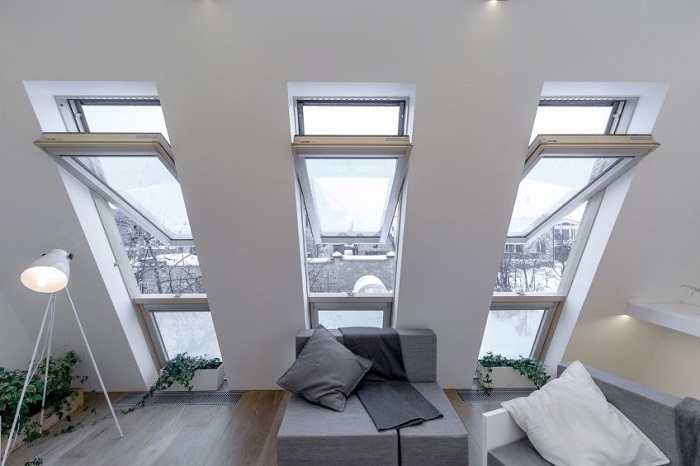

Высокие

высокие мансардные окна

Основным преимуществом высоких окон на мансарде считается максимальная освещенность помещения естественным светом. Существует зависимость высоты окна от угла ската крыши – чем меньше градусов, тем длиннее рама. Например, для ската с углом 35° высота окна может составлять 160 см. В некоторых случаях высокое мансардное окно дополняют нижним модулем, который упирается в пол. Это создает панорамный обзор и служит украшением интерьера.

Плюсы и минусы

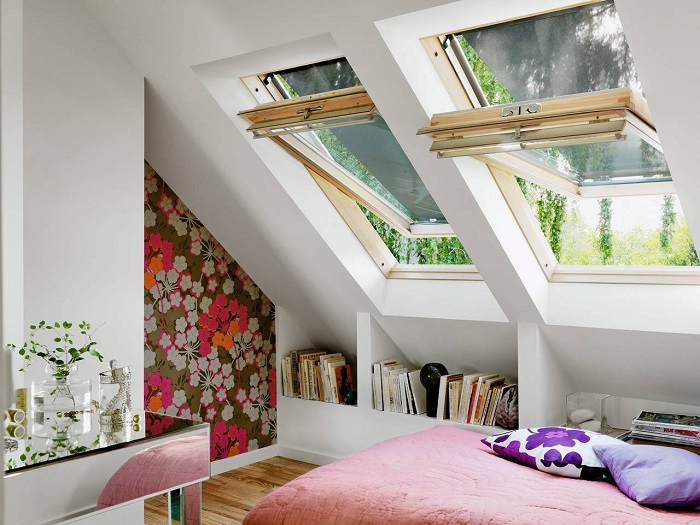

освещенность в комнате после установки мансардных окон

Основная роль мансардных окон – формирование естественного освещения с равномерным распределением света по всей площади помещения.

Если сравнивать световую насыщенность от окна в скате крыши с вертикальными блоками в стене дома, то получается, что мансардные варианты справляются с этой задачей на 40% лучше. Это объясняется наклонным расположением в зоне потолка. К преимуществам окон, установленных в скатах крыши, относятся следующие достоинства:

  1. Оригинальный декор дома, который обеспечивают окна в мансарде.
  2. Полноценное освещение в светлое время суток.
  3. Возможность расширения пространства за счет балконной части окна.
  4. Окна не создают дополнительную нагрузку на несущие конструкции, вес кровли с ними идентичен весу монолитной крыши.
  5. Возможность организовать проветривание и свести к минимуму избыточное увлажнение помещения.

К недостаткам можно отнести высокую цену на мансардные окна и на работы по их установке. Чтобы не столкнуться с проблемами во время эксплуатации, необходимо приобрести качественные окна и доверить профессионалам правильную постановку блоков.

Производители

Велюкс (Velux)

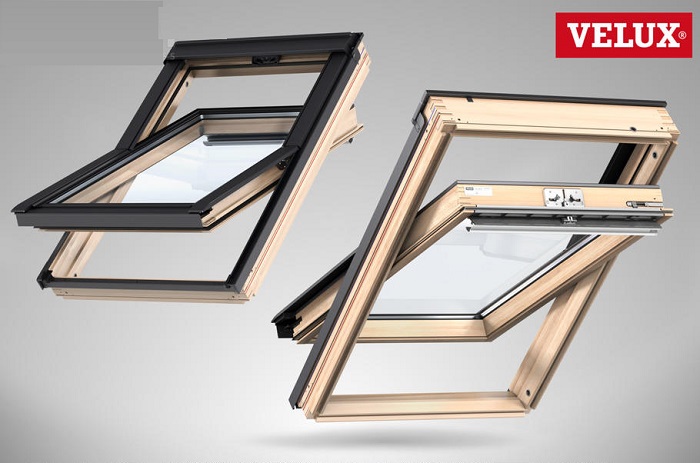

мансардные окна velux

Фирму зарегистрировали в России в 1991 году. С тех пор компания успешно производит различные модели мансардных окон и выпускает обширный ассортимент аксессуаров для декора и защиты помещений от солнечных лучей. Компания Velux предлагает инструменты для профессиональной установки, а также элементы для ручного и электрического управления процессом открывания окон. Заводы расположены в 11 странах, головной офис находится в Дании.

Факро (Fakro)

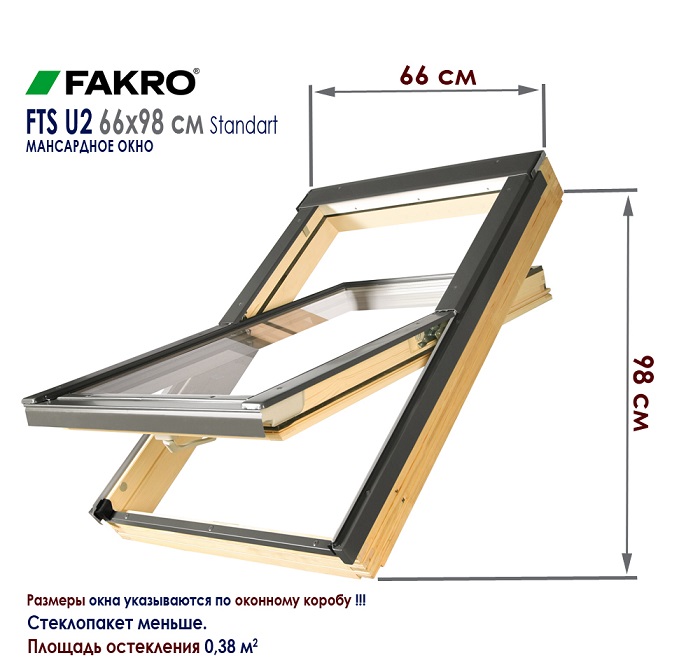

мансардное окно fakro

Семейная компания была основана 30 лет назад, и за эти годы превратилась в корпорацию международного значения. Факро считается одним из ведущих производителей чердачных лестниц и мансардных окон, которых за годы существования компании было реализовано больше 8 млн. Благодаря высокому качеству продукции и широкой дилерской сети изделия продаются в 50 странах мира.

Рехау (Rehau)

мансардные окна рехау

Одна из ведущих корпораций, на предприятиях которой во всем мире работает более 20 000 сотрудников. Компания располагает 7 собственными химическими лабораториями для усовершенствования строительных изделий. Штаб-квартира расположена в Германии. Средний годовой оборот составляет 3.5 млрд евро. Девиз Rehay – «Двигая прогресс, мы улучшаем жизнь».

Рото (Roto)

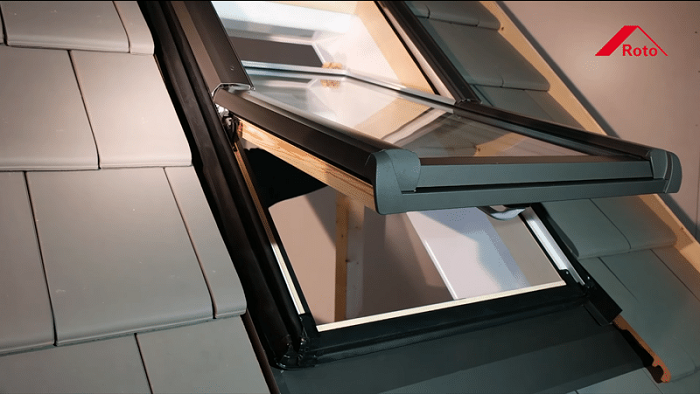

roto мансардное окно

В 1935 году немецкий инженер Вильгельм Франк основал компанию, которая из мастерской превратилась в крупнейший мировой концерн по производству окон. В 1968 году на заводе были созданы первые мансардные окна из ПВХ. За все годы существования фирма Roto получила более 2500 патентов за инновационные изобретения. Компания утвердилась на мировом рынке как основной производитель окон для мансард, кровельных люков и чердачных лестниц.

Размеры и цены мансардных окон

Наиболее подходящая ширина окна зависит от того, на каком расстояние друг от друга расположены стропила:

  1. Если предполагается установка на стропилах, то между ними должно быть на 2-5 см больше ширины выбранного окна.
  2. В том случае, когда расстояние между стропилами значительно превышает ширину окна, устанавливают дополнительную обрешетку.
  3. Когда ширина окна превышает расстояние между стропилами, можно частично изменить опорную конструкцию.

схема монтажа мансардных окон

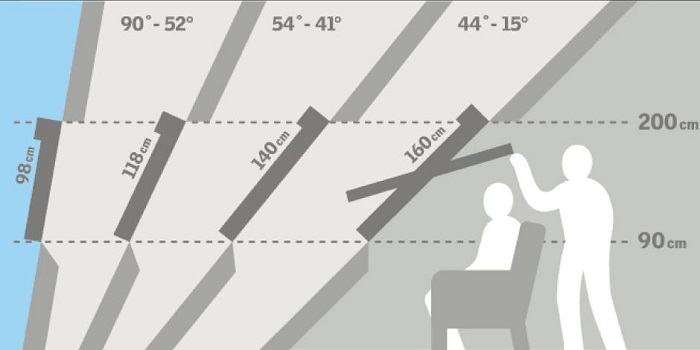

При выборе высоты окна руководствуются значением угла наклона крыши – чем он меньше, тем более высокое окно рекомендуется устанавливать. Стандартные готовые окна для мансарды имеют: длину – от 78 до 180 см, ширину – от 55 до 134 см. От пола оконный блок располагают на высоте 90-120 см.

оптимальная высота установки мансардных окон



Мансардные окна стоят дороже традиционных вертикальных конструкций. Внутри категории диапазон цен между базовой моделью и блоком премиум класса составляет десятки тысяч рублей. Например, базовое деревянное окно с однокамерным стеклопакетом стоит 11 000 руб., а такая же модель, но оснащенная встроенной системой дистанционного управления и датчиком дождя – 55 000 руб.

Где можно установить мансардные окна

Работы по установке выбранных окон проводят в определенной последовательности:

  • подготовка отверстия для оконного блока;
  • установка рамы;
  • создание гидро- и теплоизоляции;
  • закрепление оконного оклада и водоотводного лотка;
  • монтаж блока со стеклопакетом;
  • отделочные работы по периметру окна.

Устанавливать мансардные окна можно не только в процессе строительства дома, но и на уже готовых крышах с любым кровельным покрытием.

Мягкая кровля представляет собой полимерное покрытие, которое легко обрабатывать с помощью обычных инструментов.

Для создания оконного проема используют острый нож и пилу, опорные рейки монтируются с помощью шуруповерта и саморезов. Под мягкой кровлей расположено твердое основание, прорезка его должна проходить с высокой точностью. Допустимые зазоры не должны превышать 3-5 см.

Монтаж окна в кровлю из металлочерепицы или профнастила мало отличается от установки на мягкую кровлю. Различие состоит в том, что для резки наружного покрытия используют ножницы по металлу или электролобзик. На крыше из металлочерепицы под нижней частью оконного блока должны располагаться целые черепицы.

Ремонт

наледь на мансардных окнах

Возникают ситуации, когда хозяева обнаруживают протечки в мансардном окне. Существует несколько причин, приводящих к такому результату:

  1. Неправильная установка окна, повлекшая за собой появление щелей.
  2. Потеря герметичности в процессе длительной или ошибочной эксплуатации – уплотняющая прокладка рассыхается и теряет форму.
  3. Оконный блок изначально имел недостаточное количество уплотнительных контуров.

Восстановить герметичность можно заменой уплотнителя, при этом следует внимательно следить за его ровным прилеганием и надежным креплением. Обязательно проверить, исправен ли механизм открывания и закрывания окон.

Ремонтные работы, которые стали последствием неправильного монтажа или ошибкой при выборе окон, всегда более затратные, чем сама установка. По этой причине к выбору мастеров установщиков следует отнестись очень внимательно.

Если требуется устранять неполадки, связанные с неправильной установкой, то алгоритм действий следующий:

  • поставить утолщенные уплотнители;
  • отрегулировать фурнитуру, чтобы не было щелей;
  • снять элементы, прикрывающие стыки и заделать все имеющиеся зазоры;
  • проверить правильность установки откосов, и в случае необходимости сделать дополнительное утепление и пароизоляцию.

Существует еще одна проблема, которую следует устранить при обнаружении – конденсат на окнах.

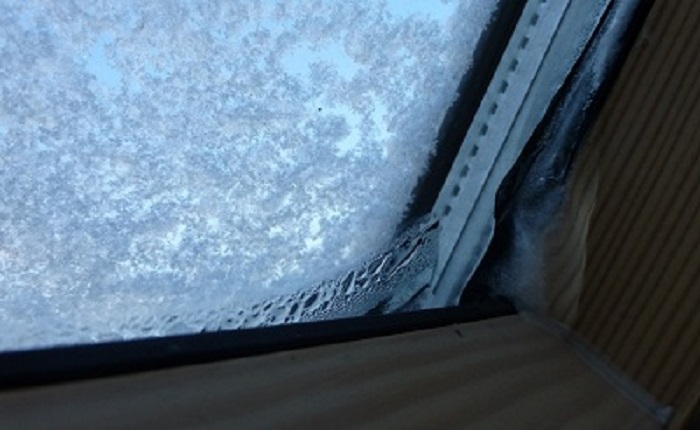

образование конденсата на мансардных окнах

Возникает он при неправильном монтаже, а конкретно, при нарушении установки наружного оклада. Если влага попадает в места соприкосновения кровли и рамы, то возникает плесень на оконном блоке и происходит коррозия металлических конструкций.

Остальные причины неполадки – нарушение технологии создания монтажного шва, неправильный монтаж кровли и отсутствие отопительной батареи вблизи окна. Решить проблему можно частичным или полным демонтажом оконного блока с последующей проверкой тепловизором основных узлов с целью определения мест теплопотерь.

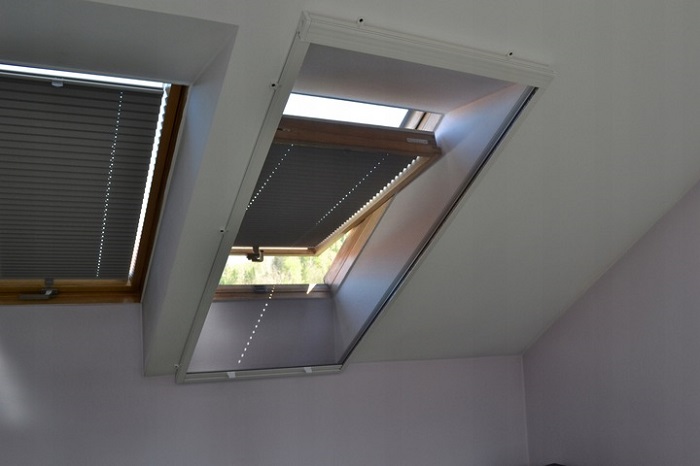

Москитные сетки

москитные сетки на мансардные окна

Отличие москитных сеток для мансардных окон от обычных заключается в наличии крепкого каркаса и направляющих. Конструкция может приводиться в движение, поднимаясь вверх или опускаясь вниз. В верхнем положении она не мешает открывать окно. Через сетку свободно проходит воздух, обеспечивая проветривание помещения. Основную конструкцию сетки выполняют из анодированного алюминия. Материал не ржавеет и долго служит.

Водонепроницаемый фартук

Водонепроницаемый фартук на мансардные окна

Одна из важных задач – герметизация мансардного окна. Проем расположен в кровле и установлен под наклоном, поэтому при плохой герметизации в помещение станет проникать влага, а стекло будет запотевать. Чтобы этого не происходило, выполняют следующие действия:

  1. Над проемом устанавливают дренажный желоб, под который заводят гидроизоляцию.
  2. Для надежной защиты окна от влаги используют водонепроницаемый фартук, он продается вместе с окном или покупается отдельно. Его плотно укладывают вокруг рамы и крепят к обрешетке.
  3. По окончании монтажа фартука настилают кровлю и начинают монтировать оклад.

При монтаже с водонепроницаемого фартука снимают защитную пленку и аккуратно приклеивают, разглаживая все образующиеся складки.

Рекомендации

Количество мансардных окон вычисляется по правилу – 10:1, т.е. на 10 кв.м пола необходимо минимум 1 кв.м остекления. Чем выше от пола расположено окно, тем больше света оно дает. При выборе материала рамы руководствуются следующими характеристиками изделий основных производителей:

  1. Деревянные – клееная структура древесины прочная и устойчивая к перепадам температуры. Поверхность защищают экологичные лаки на водной основе.деревянные мансардные окна
  2. Полиуретановые – идеально подходят для влажных помещений и светлых интерьеров. Гармонируют с белыми вертикальными окнами, не требуют дополнительного ухода и легко моются.

    полиуретановые мансардные окна
    Каркас из клееной древесины покрыт монолитным полиуретаном

Для детских комнат хорошим выбором станет теплосберегающий стеклопакет с внутренним ламинированным стеклом «триплекс» – в экстренном случае оно не разлетится на осколки, а останется в пленке.

Ручку устанавливают в верхней части окна, если нижний край блока расположен не выше 90-120 см от пола. При более высоком расположении окна рукоятку ставят в нижней планке створки.

Увеличить функциональность окон можно с помощью жалюзи и маркизы – они дают возможность регулировать количество света в помещении. Благодаря рольставням обеспечивается дополнительная шумоизоляция и защита от  нежелательного проникновения в дом.

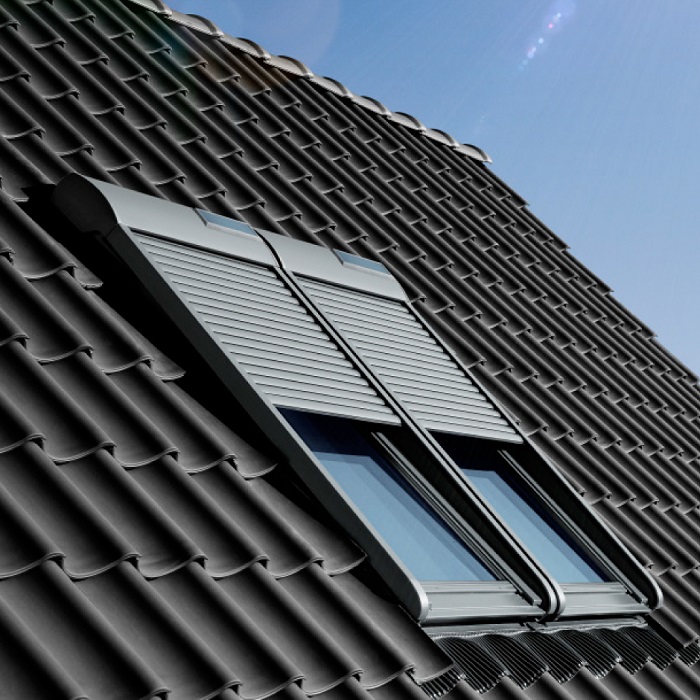

рольставни на мансардные окна

Срок эксплуатации окна и герметичность установки в кровлю зависят от правильно проведенных монтажных работ. При отсутствии должного опыта лучше доверить установку знающим специалистам.
